DSK-C Serisi Cam Takviyeli Polyester (CTP) Konstrüksiyonlu Paket Tip Soğutma Kulesi Ana Bileşenleri

CTP Gövde Panelleri

Kulenin dış kabuğunu oluşturan gövde panelleri, yüksek mekanik mukavemete ve optimum esnekliğe sahip Cam Takviyeli Polyester (CTP) kompozit malzemeden üretilir. İç ve dış yüzeyleri UV ışınlarına, agresif kule suyu kimyasallarına ve zorlu atmosferik şantiye şartlarına karşı jelkot (gel-coat) tabakası ile korunur. Paslanma, çürüme ve delinme riskini tamamen ortadan kaldırarak kulenin yapısal ömrünü maksimuma çıkarır.

CTP Soğutma Kulesi Havuzu (Su Deposu)

Kuleden süzülen soğumuş suyun toplandığı alt havuz bölümü, sızdırmazlığı garanti altına alınmış yekpare veya modüler CTP panellerden imal edilir. Korozyona uğramayan bu pürüzsüz iç yüzey mimarisi, kireç, çamur ve tortu birikimini minimuma indirerek havuz temizliğini son derece kolaylaştırır. Üzerinde yer alan otomatik blöf, takviye hatları ve taşma çıkışları ile prosesin hidrolik dengesini sorunsuz bir şekilde korur.

Taşıyıcı Destekler

Kulenin içindeki tüm dolguları, su yükünü, motor, fan ve mekanik ekipman ağırlıklarını taşıyan ana omurgadır. Projenin türüne göre Pultruded CTP profillerden  imal edilir. Statik ve dinamik yüklere, yüksek rüzgâr hızlarına ve deprem risklerine karşı tam mukavemet gösterecek mühendislik hesaplarıyla üretilir.

Yüksek Verimli Aksiyel Fan Grubu

Maksimum hava debisini minimum ses seviyesi ve optimum enerji tüketimiyle sağlamak üzere aerodinamik olarak modellenmiştir. Korozyona ve kanat aşınmalarına karşı yüksek dayanımlı PP, Extruded Aluminyum veya CTP malzemeden imal edilen kanat yapıları, geniş açılı ayarlanabilir hatve özellikleri sayesinde prosesin değişen hava ihtiyacına göre sahada optimize edilebilir.

Fan Bacası

Fan kanatlarının etrafını saran, özel venturi geometrisine sahip CTP koruma bacasıdır. Havanın kuleden minimum dirençle ve girdap oluşturmadan türbülanssız bir şekilde atılmasını sağlar. Fan verimliliğini artırırken, atılan sıcak ve nemli havanın kule hava giriş pencereleri tarafından tekrar emilmesini (resirkülasyon riskini) engeller.

Motor ve Güç Aktarım Sistemi

Nemli, buharlı ve korozif kule içi atmosfere doğrudan maruz kalan veya hava akışının dışına konumlandırılan, yüksek koruma sınıfına (IP55/IP56, F izolasyon) sahip endüstriyel kule motorları kullanılır. Güç aktarımı, kule kapasitesine göre doğrudan direk akuple veya servis ömrü uzun redüktörlü sistemlerle sağlanarak kesintisiz işletme sürekliliği garanti altına alınır.

Tıkanmayan Su Dağıtım Sistemi ve Fıskiyeler

Ana kollektör ve alt dağıtım boruları korozyona geçit vermeyen PVC veya PP malzemeden projelendirilir. Boru hatları üzerine yerleştirilen geniş ağızlı, tıkanmayan PP fıskiyeler (nozzle) sayesinde su, dolgu yüzeyine hiçbir kuru nokta kalmayacak şekilde homojen olarak püskürtülür. Bu homojen dağılım, ısıl verimliliğin en üst noktada kalmasını sağlar.

Isı Transfer Dolguları (Fill Paketi)

Proses suyunun kalitesine, kirlilik derecesine ve giriş sıcaklığına bağlı olarak tasarlanan yüksek verimli PP veya PVC dolgulardır. Temiz su hatları ve HVAC uygulamaları için geniş yüzey alanı sunan "Film Dolgular" tercih edilirken; askıda katı madde oranı yüksek, kirli veya yüksek sıcaklıklı endüstriyel proses suları için tıkanma riskini tamamen ortadan kaldıran "Damla (Splash) Dolgular" entegre edilir.

Yüksek Verimli Damla Tutucular (Eliminatörler)

Kulenin içinden yükselen ısınmış havanın, sirkülasyon suyunu sürükleyerek dış ortama kaçmasını engelleyen özel profilli PP veya PVC eliminatörlerdir. Havayla birlikte yükselen su damlacıklarını dalgalı kanat yapısıyla yakalayarak tekrar kule havuzuna döndürür.

Hava Giriş Panjurları

Kulenin hava emiş pencerelerine konumlandırılan, aerodinamik geçiş formuna sahip CTP veya PVC panjur sistemidir. Fan çalışırken kule havuzundaki suyun dışarı sıçramasını (splash-out) engeller, güneş ışığının havuz suyuna doğrudan erişimini keserek yosunlaşma ve bakteri (Legionella) oluşumunun önüne geçer. Aynı zamanda dış ortamdan kule içerisine yabancı maddelerin girmesini fiziki olarak bloke eder.

Dahili Su Giriş ve Çıkış Bağlantı Donanımları (Flanş ve Kollektörler)

Tesis tesisatından gelen sıcak proses suyunun kuleye güvenli bir şekilde aktarılmasını ve soğuyan suyun emiş hattına hatasız iletilmesini sağlayan bağlantı elemanlarıdır. ISO veya ANSI standartlarına uygun flanşlı yapılar, işletme basıncına dayanıklı boru ara bağlantıları ve sızdırmazlık contaları ile entegre edilerek hidrolik kayıpları ve basınç düşüşlerini minimuma indirecek şekilde boyutlandırılır.

Mühendislik Gücümüzle Tesisinizin Yanındayız

Projenizin ihtiyaç duyduğu sirkülasyon suyu debisi, giriş-çıkış sıcaklıkları ve bölgenizin yaş termometre değerleri doğrultusunda en doğru termal hesaplamaları yapıyor, işletme maliyetlerinizi minimuma indirecek optimum soğutma kulesini projelendiriyoruz. İster HVAC iklimlendirme ister ağır sanayi prosesi olsun, Damlasu uzmanlığıyla en zorlu çalışma şartlarında bile kesintisiz performans elde edin.

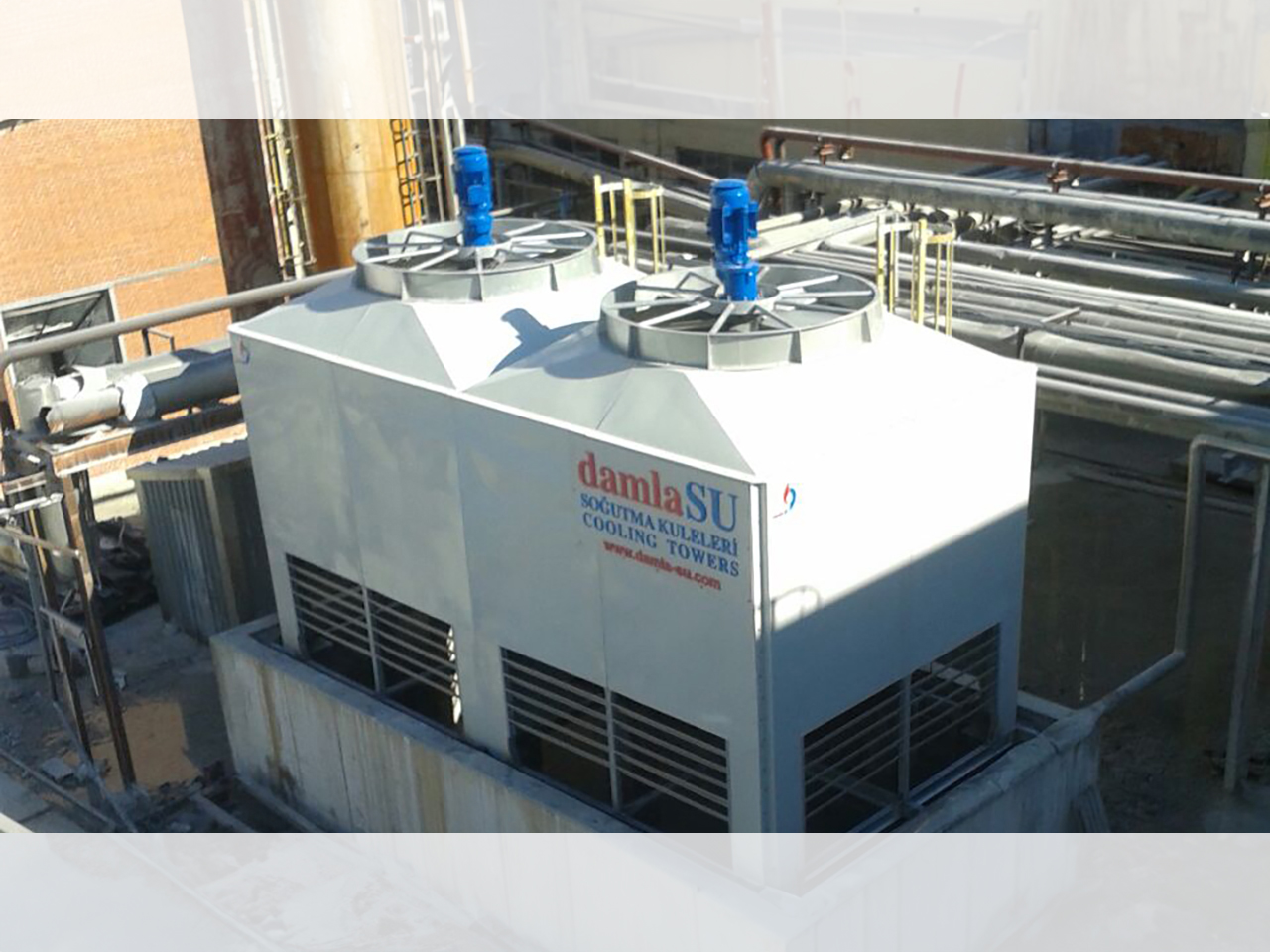

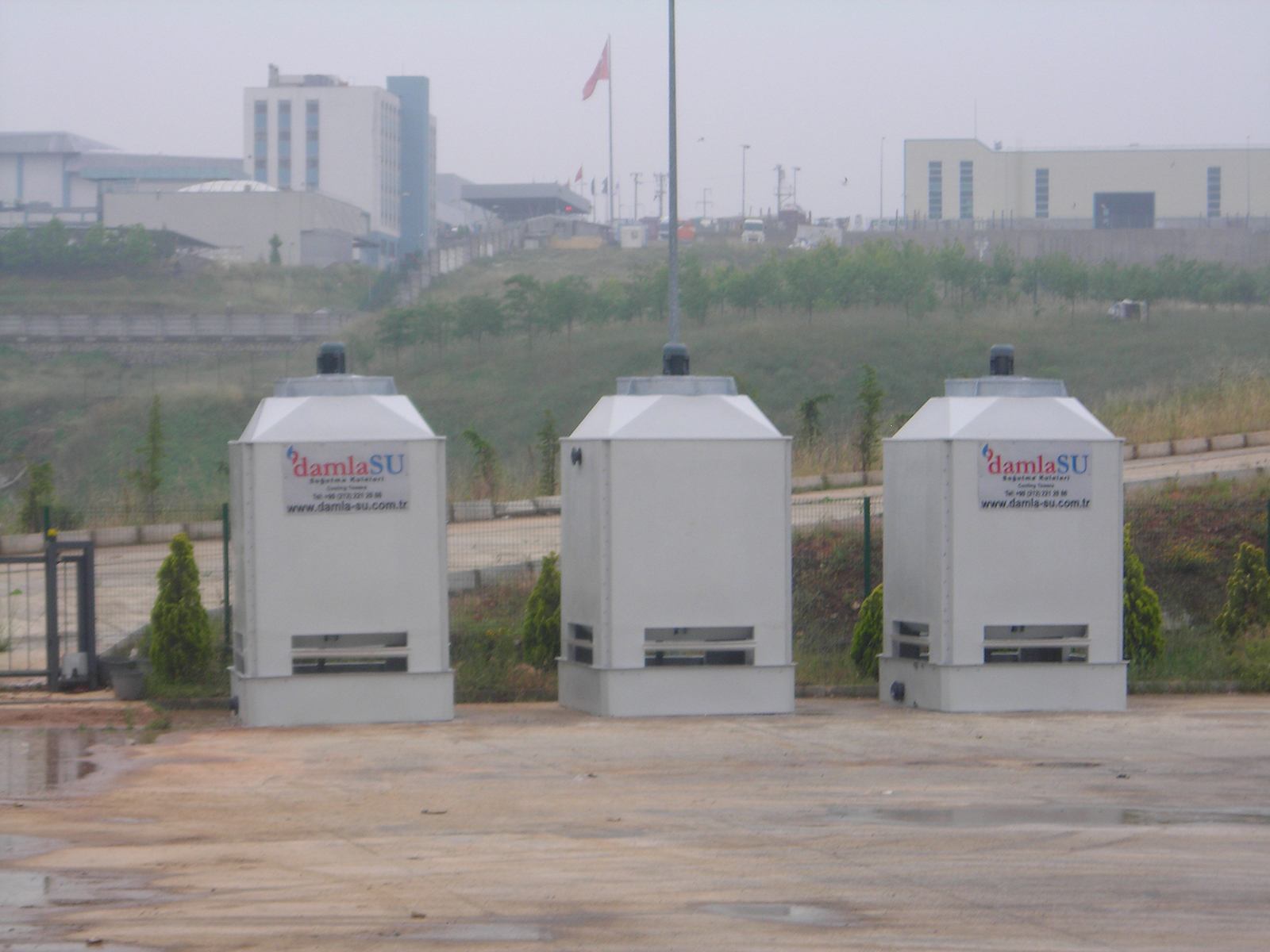

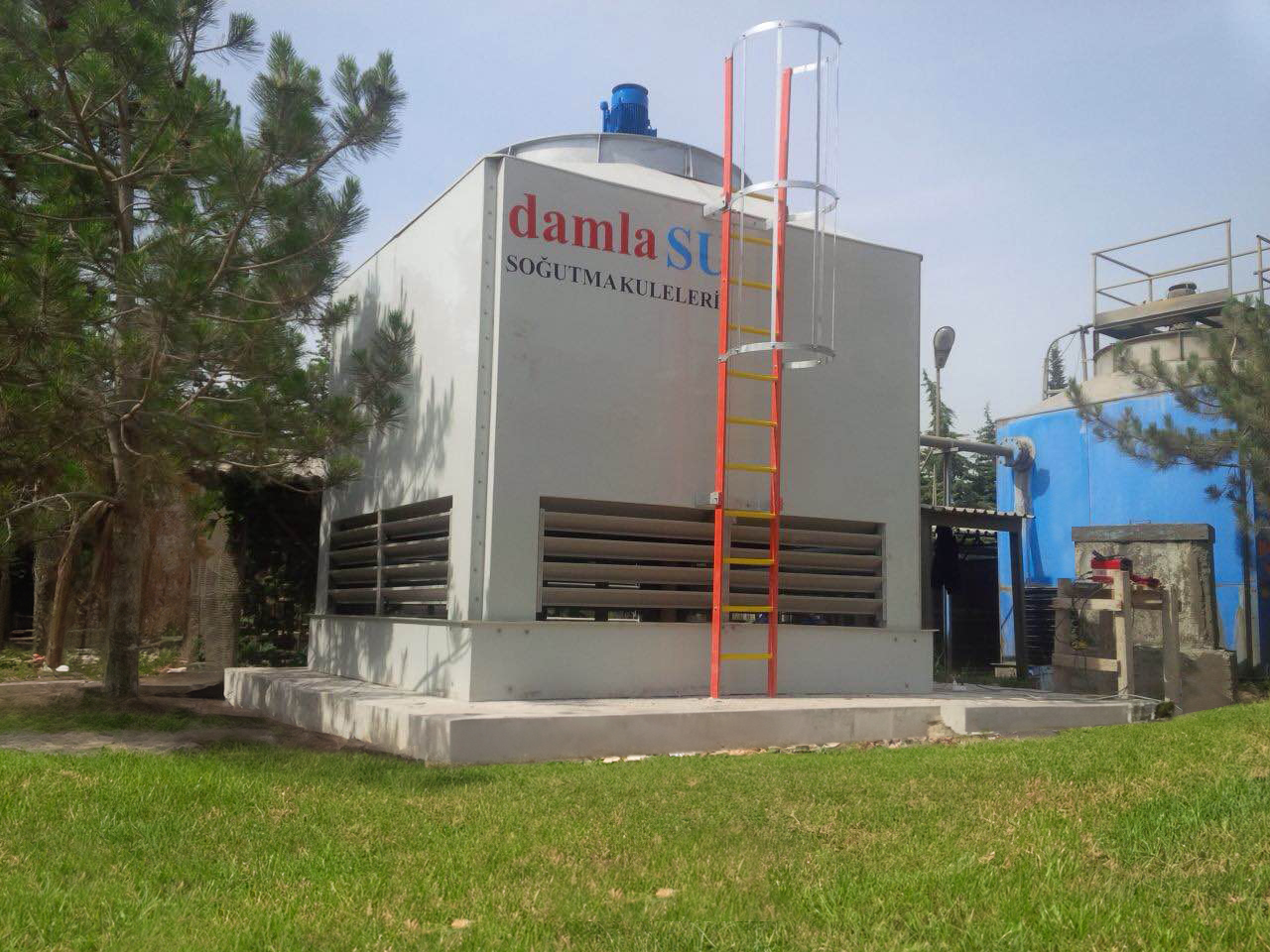

DSK-C Serisi Cam Takviyeli Polyester (CTP) Konstrüksiyonlu Paket Tip Soğutma Kulesi

Opsiyonel Ekipmanlar

Damlasu DSK-C Serisi Cam Takviyeli Polyester CTP palet tip soğutma kuleleri , farklı sektörlerin proses ihtiyaçlarına, zorlu işletme koşullarına ve HVAC projelerine göre zengin opsiyonel çözümlerle donatılabilir. Bu sistemler; enerji verimliliğini artırmak, işletme güvenliğini en üst seviyeye çıkarmak, lojistik esneklik sağlamak ve tesis/bina ihtiyaçlarına maksimum uyum sağlamak amacıyla geliştirilir.

1. Esnek Modülerlik ve Sahada Hızlı Kurulum Çözümleri

Damlasu DSK-C serisi paket kuleler, standart fabrikasyon gövde kalıplarımızın yanı sıra; şantiye alanınızın fiziki kısıtlamalarına, statik yüklerine ve dar alan yerleşimlerine göre esnek konfigüre edilebilir.
• Düşük kapasiteli projelerde tek parça montajlı teslimat; orta ve yüksek kapasiteli projelerde ise lojistik maliyetleri optimize eden demonte (modüler) sevk ve sahada hızlı montaj altyapısı.
• Bina çatılarındaki statik yük sınırlarına, dar kule zeminlerine veya mevcut eski altyapı akslarına tam uyum sağlayan özel gövde yerleşim çözümleri.

2. Yüksek Su Giriş Sıcaklığına Uygun Malzeme Çözümleri

Yüksek sıcaklıklı endüstriyel proseslerde veya agresif ısıl yüke sahip hatlarda çalışan paket kuleler için standart bileşenlerin yerine, termal dayanımı artırılmış özel malzeme seçenekleri uygulanır.
• Yüksek sıcaklık ve termal şok dayanımlı özel reçine esaslı CTP gövde elemanları.
• Yüksek sıcaklıklı altında deformasyonu ve performans kayıplarını önleyen özel PP dolgu ve nozul alternatifleri.
• Avantajı: Yüksek sıcaklıklarda gövde ve iç aksam deformasyonunu önleyerek kule işletme ömrünü uzatır.

3. Kimyasal ve Korozif Akışkanlar İçin Özel Reçine Çözümleri

Yüksek korozyon riski barındıran agresif endüstriyel akışkanlarda veya kimyasal yıkama hatlarında, standart gövde yapısı yerine kimyasal direnci en üst seviyeye çıkarılmış özel CTP seçenekleri sunulur.
• Agresif su kimyasallarına, asidik/alkali ortamlara ve zorlu endüstriyel emisyonlara karşı tam direnç.
• Kullanım Alanları: Kimya fabrikaları, kaplama tesisleri, jeotermal uygulamalar ve arıtma tesisleri geri kazanım hatları.
• Avantajı: Metal gövdeli kulelerin aksine paslanma ve delinme riskini sıfıra indirir, bakım maliyetlerini minimize eder.

4. Yangın Güvenliği Sistemleri (Alev Geciktirici Gövde)

Yüksek yangın riski taşıyan endüstriyel tesislerde veya sıkı bina yangın yönetmeliklerine tabi HVAC projelerinde kuleler, uluslararası güvenlik standartlarına uygun malzemelerle üretilir.
• Sınıfı yükseltilmiş, alev geciktirici (Flame Retardant) katkılı CTP kompozit paneller ve düşük alev yayılım özellikli gövde yapısı.

5. Frekans Konvertörlü Fan Hız Kontrolü (VFD / İnvertör)

Soğutma kulesi fan motorlarının değişken hızda çalıştırılmasıyla, hava debisi anlık soğutma ihtiyacına ve dış ortam yaş termometre sıcaklığına göre otomatik olarak ayarlanır.
• Avantajı: Değişen mevsimlerde, gece-gündüz sıcaklık farklarında ve düşük HVAC yüklerinde maksimum elektrik tasarrufu sağlar.
• Hassas çıkış suyu sıcaklığı kontrolü sunarken; mekanik tahrik grubunun aşınma ömrünü uzatır.

6. Gelişmiş Soğutma Kulesi Otomasyonu

DSK-C Serisi, binaların Merkezi Otomasyon Sistemlerine (BMS) veya endüstriyel tesis SCADA hatlarına kusursuz entegre olabilen akıllı izleme elemanları ile donatılabilir.

7. Proses Suyuna Uygun Özel Dolgu Alternatifleri

Kuleye gelen sirkülasyon suyunun kalitesine, kirlilik derecesine ve askıda katı madde karakteristiğine göre en doğru ısı transfer yüzeyi seçilir.
• Standart HVAC ve temiz su prosesleri için yüksek ısı transfer yüzeyi sunan PVC/PP film tipi dolgular.
• Kireçlenme eğilimi yüksek, tortulu veya kirli su uygulamaları için tıkanmaz tip PP damla (Splash) dolgu çözümleri.

8. Paslanmaz Çelik Bağlantı Elemanları

Çok ekstrem korozyon şartlarına, tuzlu atmosfer etkilerine veya özel hijyen kriterlerine sahip projeler için opsiyonel donanım seçenekleri sunulur.
• Kule içi tüm yapısal bağlantılarda, cıvata, somun ve destek plakalarında AISI 304 veya AISI 316 kalite paslanmaz çelik parça kullanımı.

9. Çevresel Gürültü Azaltma Çözümleri

Özellikle AVM, hastane, otel gibi şehir içi yerleşim yerlerinde çalışan HVAC projeleri için gürültü limitlerini karşılayan akustik önlemler entegre edilir.
• Aerodinamik tasarımlı, ultra düşük ses seviyeli özel fan kanadı teknolojileri.

10. Ağır Kış Şartlarına Karşı Donma Koruması

Sıfırın altındaki ortam sıcaklıklarında kulenin ve tesisatın güvenli çalışması, kış işletmesinde hasar görmemesi için koruma sistemleri uygulanır.

11. Kesintisiz İşletme İçin Yedekli Mekanik Sistemler

Mekanik servis veya bakım dönemlerinde bile iklimlendirmenin ya da üretimin bir saniye bile durmaması gereken kritik prosesler için hazır yedekli çözümler sunulur.
• Modüler hücre mimarisi sayesinde, bir hücre bakımdayken diğer hücrelerin tam kapasite çalışmaya devam etmesini sağlayan çift motorlu/fanlı esnek tasarım seçenekleri.

12. Anahtar Teslim Soğutma Sistemi Taahhüdü

Damlasu, sadece paket kule tedariği ile sınırlı kalmayıp; kule altı pompa istasyonları, otomasyon panoları, tesis içi borulama ve saha elektrik altyapısının entegre edildiği komple mühendislik çözümleri sunar.

DSK-C Serisi Cam Takviyeli Polyester (CTP) Konstrüksiyonlu Paket Tip Soğutma Kulesi Uygulama Alanları

Damlasu DSK-C Serisi Cam Takviyeli Polyester (CTP) Paket Soğutma Kuleleri; düşük ve orta kapasiteli sirkülasyon suyu ihtiyacı bulunan ticari binalar, HVAC projeleri ile endüstriyel proses hatlarında güvenilir çözümler sunar. Korozyona karşı dirençli yekpare CTP kabuk yapısı, kompakt tasarımı, hafifliği ve demonte/modüler sevk yeteneği sayesinde hem kentsel alanlar hem de fabrika içi lokal uygulamalar için özel olarak projelendirilir.

1. HVAC ve Merkezi İklimlendirme Sistemleri (AVM, Otel ve İş Merkezleri)

Büyük alışveriş merkezleri (AVM`ler), oteller, hastaneler,havalimanları, üniversite kampüsleri ve rezidans projelerinin merkezi iklimlendirme sistemlerinde su soğutmalı Chiller grupları ile kondenser devresinde çalışır. Hafif CTP gövde yapısı sayesinde bina çatılarında veya statik yük sınırı bulunan zeminlerde ekstra yapısal güçlendirme maliyetlerini ortadan kaldırır. Akustik gürültü azaltma opsiyonları sayesinde şehir içi yerleşim yerlerinde çevre mevzuatlarına tam uyum sağlar.

2. Demir ve Çelik Tesisleri (Lokal ve Yardımcı Prosesler)

Ağır sanayideki devasa inşai kulelerin aksine paket kulelerimiz; metalişleme atölyelerindeki küçük indüksiyon ocaklarının, CNC tezgahlarının hidrolik yağ soğutma devrelerinin, tel çekme hatlarının ve kaynak makinesi trafolarının lokal su ihtiyacını karşılar. Fabrikasyon montajı tamamlanmış kompakt yapısı sayesinde atölye içi dar alanlara kolayca entegre edilerek kesintisiz çalışma sağlar.

3. Gıda, İçecek ve Süt Endüstrisi

Süt işleme tesisleri, meyve suyu ve meşrubat dolum hatları, unlu mamul fabrikaları ile endüstriyel soğuk hava depolarının kompresör hatlarında görev alır. Fabrikasyon pürüzsüz CTP iç yüzey mimarisi, gıda hijyeni standartlarına tam uyum göstererek kule içinde bakteri (Legionella) ve yosun oluşumunu minimuma indirir. Kolay temizlenebilir havuz yapısı periyodik duruş sürelerini kısaltır.

4. Maden, Metal ve Cevher Hazırlama (Yardımcı Tesisler)

Maden sahalarındaki kırma-eleme tesislerinin hidrolik ünitelerinde, laboratuvar/test hatlarında ve jeneratör dairesi soğutma devrelerinde tercih edilir. Demonte sevk ve sahada hızlı montaj esnekliği sayesinde zorlu coğrafi şantiye alanlarına ve maden sahalarına kolayca nakledilir, minimum işçilikle kısa sürede devreye alınır.

5. Kimya, Petrokimya ve Rafineriler (Küçük Ölçekli Hatlar)

Fabrika genelindeki pilot tesislerin, Ar-Ge laboratuvarlarının, küçükölçekli reaktör ceketlerinin ve lokal eşanjör hatlarının güvenle soğutulmasını sağlar. Agresif kimyasal emisyonların ve asidik buharların yer aldığı bu korozif fabrika atmosferlerinde, korozyona uğramayan CTP kabuk yapısı ve paslanmaz çelik bağlantı elemanları sayesinde metal kulelerde yaşanan çürüme riskini tamamen ortadan kaldırır.

6. Plastik, Ambalaj ve Kauçuk Sanayii

Orta ve küçük ölçekli plastik enjeksiyon makineleri, şişirme kalıpları, film ekstrüder hatları ve hidrolik yağ ünitelerinin soğutulmasında en yaygın tercih edilen seridir. Hassas sıcaklık kontrolü ve yüksek termal verimliliği sayesinde makinelerin çevrim sürelerini kısaltır, ürün kalitesini artırır ve kalıplarda ısıl deformasyon oluşmasını engeller.

7. İlaç ve Kozmetik Sanayii

Steril üretim alanlarının iklimlendirme santrallerinde, otoklav ünitelerinde ve hassas farmasötik proses hatlarında kararlı bir soğuk su döngüsü sunar. Otomatik blöf, filtrasyon ve kimyasal dozajlama otomasyonu ile tam entegre çalışarak su kalitesinin ve iletkenliğinin hassas şekilde korunmasına yardımcı olur.

8. Tekstil, Konfeksiyon ve Boyahane Tesisleri

Kumaş boyama makineleri, ram makineleri yağ soğutma üniteleri ve ipliküretim tesislerindeki klima santrallerinin su ihtiyacını karşılar.Modüler hücre mimarisi sayesinde, boyahane kapasitesi arttıkça mevcutkulenin yanına yeni bir paket kule modülü kolayca entegre edilerekişletmenin büyüme planlarına tam uyum gösterir.

9. Diğer Endüstriyel Prosesler ve Ticari Alanlar

Otomotiv yan sanayi montaj hatları, sabun, deterjan, boya imalatatölyeleri, ağaç sanayii pres hatları ile iklimlendirme, konfor vehassas çalışma şartlarının kesintisiz korunması gereken tüm küçük/orta ölçekli ticari alanlar. Geniş kapasite opsiyonları ve kompakt tasarımları sayesinde bu tip karmaşık proseslerin tamamında kararlı,uzun ömürlü ve ekonomik soğutma suyu altyapısı sunulur.
