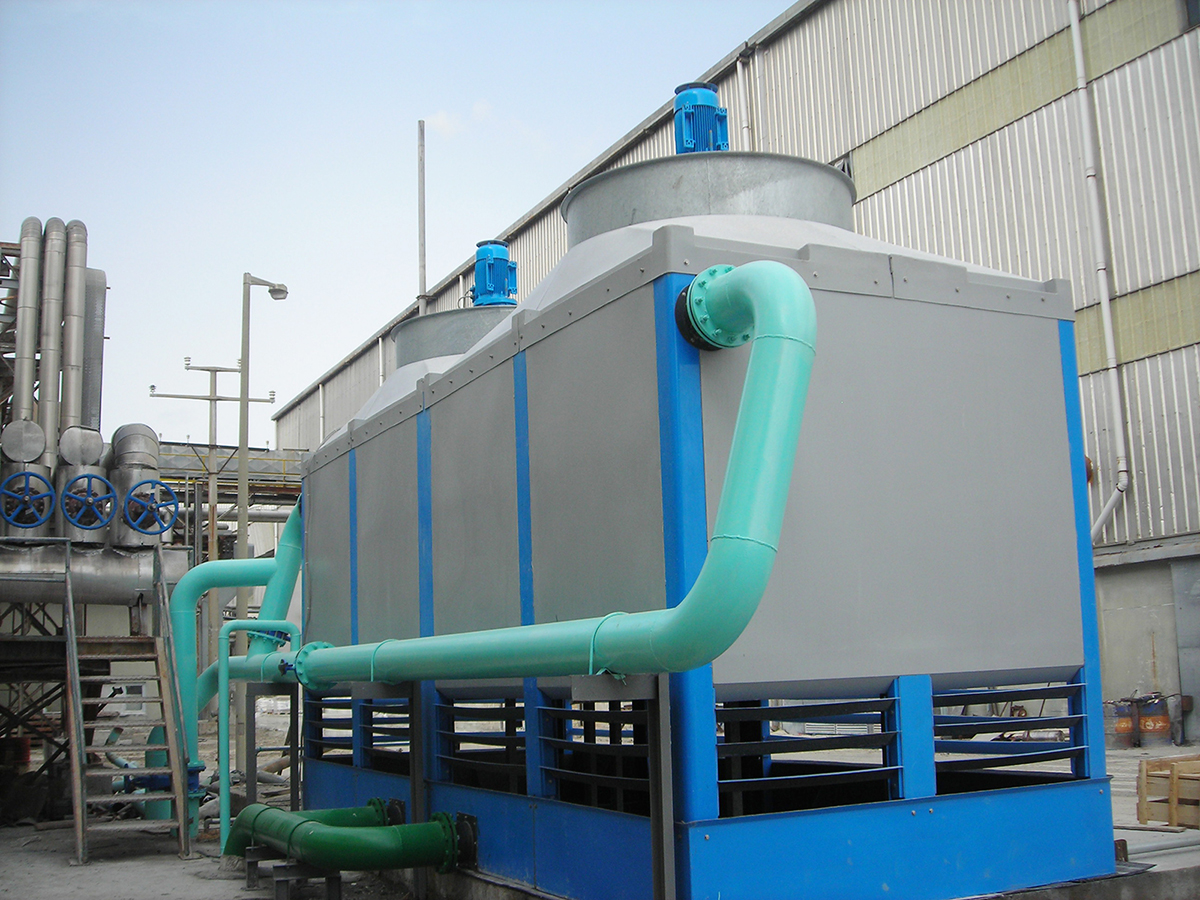

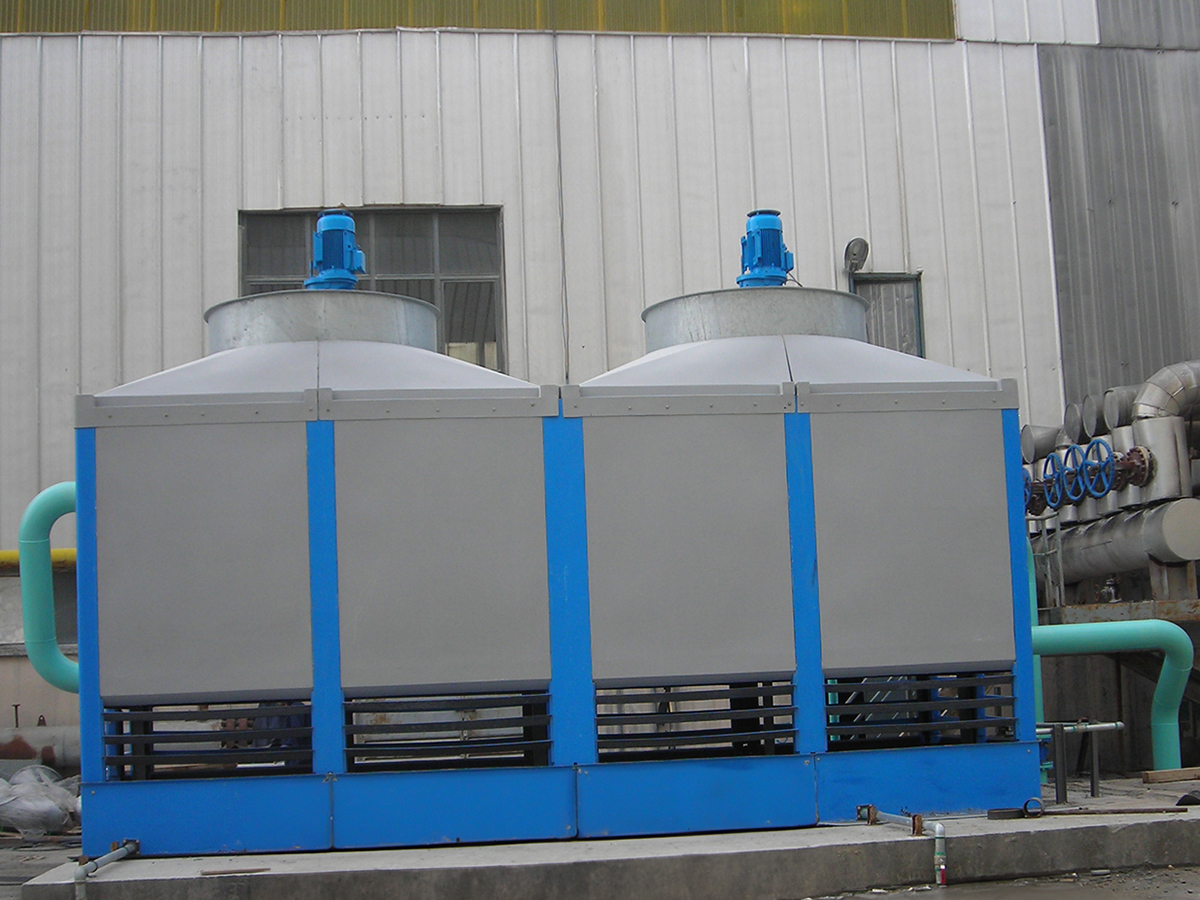

DSK-F Serisi CTP Dikme / CTP Panel Yapılı Paket Tip Soğutma Kulesi
Düşük ve orta kapasiteli endüstriyel prosesler ile HVAC uygulamaları için yüksek mekanik dayanımlı, tam korozyon dirençli paket soğutma çözümü.
Sirkülasyon Suyu Debisi (Hücre Başına): 10 – 400 m³/h
• Hem ana taşıyıcı dikmelerde hem duvarlarda %100 Cam Takviyeli Plastik (CTP) konstrüksiyonlu gövde yapısı.
• Korozyona, agresif su kimyasallarına ve zorlu şantiye şartlarına karşı maksimum fiziksel ve kimyasal dayanım.
• CTI tasarım prensipleri doğrultusunda uluslararası standartlarda ve korozyonsuz omurga mimarisiyle üretim.
• Tesisinizin altyapısına özel ısıl hesaplamalar ve ileri mühendislik çözümleri.
• Enerji verimli fan grubu ve pürüzsüz iç yüzey akış dinamikleri ile düşük işletme maliyeti.
• Lojistik kolaylık sağlayan modüler yapı; düşük kapasitelerde montajlı, orta kapasitelerde demonte sevk ve sahada hızlı kurulum imkanı.
• Kompakt ve hafif tasarımı sayesinde bina çatılarında statik yükü hafifletme ve minimum alan kaplama avantajı.
• Paslanacak metal malzeme barındırmayan, kolay erişilebilir iç aksam ile pratik ve minimum bakım periyotları.
• İhtiyaca ve gelecekteki proses büyüme planlarına göre yan yana eklenebilir modüler hücre mimarisi.
Teklif al ›
DSK-F Serisi CTP Dikme / CTP Panel Yapılı Paket Tip Soğutma Kulesi Ürün Özellikleri
Damlasu DSK-F Serisi, dış ortam şartları ile kule içi ağır yük dinamiklerini mükemmel şekilde ayıran hibrit bir tam kompozit mimariyle üretilir.
Geleneksel standart paket kule tasarımlarında (DSK-C), kule gövde paneli ile alt taraftaki taşıyıcı kule ayağı kalıptan yekpare, bitişik ve tek parça olarak üretilir. DSK-F serisinde ise bu bütünleşik panel-ayak kalıp yapısı tamamen geride bırakılarak, panellerden bağımsız çalışan ve kuleyi yüksekliğince kaplayan komple CTP dikme mimarisi uygulanır.
Kulenin dış yüzeyini, köşe birleşimlerini ve ana kabuğunu oluşturan bu bağımsız dikey dikmeler ile duvar panelleri, yüksek yapısal esnekliğe ve sızdırmazlığa sahip El Yatırması CTP (Hand Lay-Up) teknolojisi ile kalıplanır. Kulenin içinde ise tonlarca su, dolgu paketi ve mekanik ekipman ağırlığını göğüsleyen tüm iç taşıyıcı destekler, çelik kadar yüksek mekanik mukavemete sahip Pultruded CTP profillerden imal edilir. Yükü lokal ayak noktaları yerine kule yüksekliğince dikey hat boyunca homojen dağıtarak doğrudan zemine aktaran bu özel tasarım; ek bağlantı noktalarındaki mekanik yorulmaları ve sızdırmazlık risklerini tamamen ortadan kaldırır.
El yatırması dış kabuğun atmosferik koruması ile pultruded iç desteklerin sarsılmaz taşıma kapasitesini birleştiren bu hibrit mühendislik yapısı; özellikle deniz suyu uygulamaları, korozif endüstriyel prosesler ve bina ömrüyle yarışan prestijli HVAC projeleri için kusursuz bir korozyonsuzluk ve sarsılmazlık garantisi sunar.
Üstün Mekanik Mukavemet ve Ağır Sanayi Dayanımı
Pultrusion ve özel kalıplama teknikleriyle üretilen CTP dikmeler, çelik kadar yüksek bir mekanik taşıma kapasitesine sahipken, metal yapılara kıyasla çok daha hafiftir. Bu sarsılmaz gövde yapısı, yüksek rüzgâr yüklerine, proses hatlarından gelebilecek ani titreşimlere ve endüstriyel sahalardaki mekanik zorlanmalara karşı mükemmel bir yapısal direnç gösterir. Malzeme esnekliği ve kompozit yapısı sayesinde, ağır çalışma koşullarında bile çatlama, eğrilme veya esneme yapmadan kuleden uzun yıllar tavizsiz bir yapısal performans elde edilir.
Esnek Lojistik ve Modüler Sahada Hızlı Montaj Altyapısı
DSK-F Serisi, CTP dikme ve panellerden oluşan modüler mimarisi sayesinde nakliye ve saha yerleşimi süreçlerinde çok büyük lojistik kolaylıklar sunar. Düşük kapasiteli modeller fabrikamızda tüm montajı tamamlanarak sevk edilebilirken; orta kapasiteli modeller ise lojistik maliyetleri optimize etmek adına demonte (modüler parçalar halinde) olarak sevk edilir ve sahada hızlıca monte edilir. CTP elemanların hafifliği, şantiye alanında ağır vinç ihtiyaçlarını ve aylarca süren karmaşık inşaat süreçlerini ortadan kaldırarak minimum saha işçiliği ile sistemin çok kısa sürede devreye alınmasını sağlar.
HVAC ve Ticari Binalar İçin Mimari ve Statik Uyumluluk
Özellikle AVM`ler, hastaneler, oteller, havalimanları ve büyük iş merkezleri gibi yoğun HVAC iklimlendirme projelerinde kulelerin ağırlığı büyük önem taşır. DSK-F Serisi, CTP dikme teknolojisinin sağladığı hafiflik sayesinde bina çatılarında veya statik yük sınırları olan zeminlerde ekstra güçlendirme ihtiyacı duymadan güvenle konumlandırılabilir. Paslanmaz iskeleti binanın ömrüyle yarışırken, aerodinamik fan tasarımı ve su sesi sönümleme dinamikleri sayesinde yerleşim yerlerine yakın alanlarda çevre ve gürültü mevzuatlarına tam uyum gösterir.
Modüler Hücre Mimarisi ile Kesintisiz Kapasite Artışı
Damlasu DSK-F Serisi, işletmelerin mevcut ısıl yük ihtiyaçlarına tam uyum sağlarken, gelecekteki büyüme planlarını da güvence altına alır. Tesisin veya binanın ilerleyen dönemlerde ihtiyaç duyacağı ekstra soğutma kapasitesi, mevcut CTP dikme yapısının yanına yeni paket kule modüllerinin kolayca entegre edilmesiyle çözülür. Birbirine senkronize çalışabilen bu modüler hücre mimarisi, düşük ilk yatırım maliyetini optimize ederken, bakım dönemlerinde üretimi veya iklimlendirmeyi tamamen durdurmadan hücre bazlı servis yapılabilmesine olanak tanır.
Enerji Verimliliği ve Düşük İşletme Maliyeti
Her bir DSK-F projesi; yaş termometre sıcaklığı, bölgesel iklim koşulları ve prosesin anlık yük dalgalanmaları dikkate alınarak ileri mühendislik hesaplarıyla modellenir. Karşı akışlı dikey hava mimarisi, pürüzsüz CTP iç yüzey geometrisi ve yüksek verimli fan-motor kombinasyonu sayesinde minimum elektrik tüketimiyle maksimum ısı transferi gerçekleştirilir. Korozyon oluşmadığı için iç aksamdaki su dağıtım performansı yıllar geçse de ilk günkü verimliliğini korur; bu da işletmelerin elektrik ve bakım faturalarında kalıcı bir düşüş sağlar.
DSK-F Serisi CTP Dikme / CTP Panel Yapılı Paket Tip Soğutma Kulesi Ana Bileşenleri
Damlasu DSK-F Serisi, dış ortam şartları ile kule içi ağır yük dinamiklerini mükemmel şekilde ayıran hibrit bir mimariyle üretilir. Kulenin dış yüzeyini, köşe birleşimlerini ve ana kabuğunu oluşturan dikmeler ile duvar panelleri, yüksek yapısal esnekliğe ve sızdırmazlığa sahip
El Yatırması CTP teknolojisi ile kalıplanır. Kulenin içinde ise dolgu paketi ve mekanik ekipman ağırlığını taşıyan tüm iç taşıyıcı destekler, çelik kadar yüksek mekanik mukavemete sahip
Pultruded CTP profillerden imal edilir. El yatırması dış kabuğun atmosferik koruması ile pultruded iç desteklerin sarsılmaz taşıma kapasitesini birleştiren bu mühendislik yapısı; özellikle deniz suyu uygulamaları, korozif endüstriyel prosesler ve bina ömrüyle yarışan prestijli HVAC projeleri için kusursuz bir korozyonsuzluk garantisi sunar.
El Yatırması CTP Duvar Panelleri (Dış Kabuk) + CTP Dikme
Kulenin dış koruma kabuğunu ve ana mukavemet hatlarını oluşturan köşe dikmeleri ile duvar panelleri, yüksek yapısal bütünlük ve sızdırmazlık sunan El Yatırması CTP (Hand Lay-Up) yöntemiyle tek parça kalıplanır. İç ve dış yüzeyleri UV ışınlarına, agresif kule suyu kimyasallarına ve zorlu atmosferik şantiye şartlarına karşı jelkot (gel-coat) tabakası ile korunur. Mekanik aşınma ve sızdırmazlık riskini tamamen ortadan kaldırarak kulenin dış kabuk ömrünü maksimuma çıkarır.
CTP Taşıyıcı Destek Profilleri (Pultruded CTP)
Kulenin iç kısmında yer alan ve tonlarca su yükünü, dolgu paketlerini, motor, fan ve tüm mekanik ekipman ağırlıklarını taşıyan ana iç yapıdır. Çelikle yarışan yüksek mekanik mukavemete ve çekme dayancına sahip Pultruded CTP profillerden imal edilir. Nemli, buharlı ve sürekli kimyasal döngünün olduğu kule içi agresif atmosferde paslanacak veya çürüyecek hiçbir metal profil barındırmaz. Statik ve dinamik yüklere, yüksek rüzgâr hızlarına ve deprem risklerine karşı tam emniyet gösterir.
Kuleden süzülen soğumuş suyun toplandığı alt havuz bölümü, sızdırmazlığı garanti altına alınmış yekpare veya modüler CTP panellerden imal edilir. Korozyona uğramayan bu pürüzsüz iç yüzey mimarisi, kireç, çamur ve tortu birikimini minimuma indirerek havuz temizliğini son derece kolaylaştırır. Üzerinde yer alan otomatik blöf, su tamamlama (flanşlı) hatları ve taşma çıkışları ile prosesin hidrolik dengesini sorunsuz bir şekilde korur.
Maksimum hava debisini minimum ses seviyesi ve optimum enerji tüketimiyle sağlamak üzere aerodinamik olarak modellenmiştir. Korozyona ve kanat aşınmalarına karşı yüksek dayanımlı PP, PAG veya CTP malzemeden imal edilen kanat yapıları, geniş açılı ayarlanabilir hatve özellikleri sayesinde prosesin değişen hava ihtiyacına göre sahada optimize edilebilir.
Fan Bacası (Fan Cylinder / Diffuser)
Fan kanatlarının etrafını saran, özel venturi geometrisine sahip CTP koruma bacasıdır. Havanın kuleden minimum dirençle ve girdap oluşturmadan türbülanssız bir şekilde atılmasını sağlar. Fan verimliliğini artırırken, atılan sıcak ve nemli havanın kule hava giriş pencereleri tarafından tekrar emilmesini (resirkülasyon riskini) engeller.
Motor ve Güç Aktarım Sistemi
Nemli, buharlı ve korozif kule içi atmosfere doğrudan maruz kalan veya hava akışının dışına konumlandırılan, yüksek koruma sınıfına (IP55/IP56, F izolasyon) sahip endüstriyel kule motorları kullanılır. Güç aktarımı, kule kapasitesine göre doğrudan kuplajlı veya servis ömrü uzun redüktörlü sistemlerle sağlanarak kesintisiz işletme sürekliliği garanti altına alınır.
Tıkanmayan Su Dağıtım Sistemi ve Fıskiyeler
Ana kollektör ve alt dağıtım boruları korozyona izin vermeyen PVC veya PP malzemeden projelendirilir. Boru hatları üzerine yerleştirilen geniş ağızlı, tıkanmayan, santrifüj veya yer çekimli tip PP fıskiyeler (nozzle) sayesinde su, dolgu yüzeyine hiçbir kuru nokta kalmayacak şekilde homojen olarak püskültülür. Bu homojen dağılım, ısıl verimliliğin en üst noktada kalmasını sağlar.
Isı Transfer Dolguları
Proses suyunun kalitesine, kirlilik derecesine ve giriş sıcaklığına bağlı olarak tasarlanan yüksek verimli PP veya PVC dolgulardır. Temiz su hatları ve HVAC uygulamaları için geniş yüzey alanı sunan "Film Dolgular" tercih edilirken; askıda katı madde oranı yüksek, kirli veya yüksek sıcaklıklı endüstriyel proses suları için tıkanma riskini tamamen ortadan kaldıran "Damla (Splash) Dolgular" entegre edilir.
Yüksek Verimli Damla Tutucular (Eliminatörler)
Kulenin içinden yükselen ısınmış havanın, sirkülasyon suyunu sürükleyerek dış ortama kaçmasını engelleyen özel profilli PP veya PVC eliminatörlerdir. Havayla birlikte yükselen su damlacıklarını dalgalı kanat yapısıyla yakalayarak tekrar kule havuzuna döndürür.
Hava Giriş Panjurları
Kulenin hava emiş pencerelerine konumlandırılan, aerodinamik geçiş formuna sahip CTP veya PVC panjur sistemidir. Fan çalışırken kule havuzundaki suyun dışarı sıçramasını engeller, güneş ışığının havuz suyuna doğrudan erişimini keserek yosunlaşma ve bakteri (Legionella) oluşumunun önüne geçer. Aynı zamanda dış ortamdan kule içerisine yabancı maddelerin girmesini fiziki olarak bloke eder.
Tesis tesisatından gelen sıcak proses suyunun kuleye güvenli bir şekilde aktarılmasını ve soğuyan suyun emiş hattına hatasız iletilmesini sağlayan bağlantı elemanlarıdır. ISO veya ANSI standartlarına uygun flanşlı yapılar, işletme basıncına dayanıklı boru ara bağlantıları ve sızdırmazlık contaları ile entegre edilerek hidrolik kayıpları ve basınç düşüşlerini minimuma indirecek şekilde boyutlandırılır.
DSK-F Serisi CTP Dikme / CTP Panel Yapılı Paket Tip Soğutma Kulesi Opsiyonel Ekipmanlar
Damlasu DSK-F Serisi CTP Dikme / CTP Panel Yapılı Paket Soğutma Kuleleri; farklı sektörlerin proses ihtiyaçlarına, zorlu işletme koşullarına ve ticari HVAC projelerine göre zengin opsiyonel çözümlerle donatılabilir.
1. Yüksek Su Giriş Sıcaklığına Uygun Malzeme Çözümleri
Yüksek sıcaklıklı endüstriyel proseslerde veya agresif ısıl yüke sahip hatlarda çalışan paket kuleler için standart bileşenlerin yerine, termal dayanımı artırılmış özel malzeme seçenekleri uygulanır.
• Yüksek sıcaklık ve termal şok dayanımlı özel reçine esaslı CTP dikme ve gövde elemanları.
• Yüksek sıcaklıklı sular altında deformasyonu ve performans kayıplarını önleyen özel dolgu ve nozul alternatifleri.
•
Avantajı: Yüksek sıcaklıklarda gövde ve iç omurga deformasyonunu önleyerek kule işletme ömrünü uzatır.
2. Kimyasal ve Korozif Akışkanlar İçin Özel Reçine Çözümleri
Yüksek korozyon riski barındıran agresif endüstriyel akışkanlarda veya kimyasal yıkama hatlarında, standart gövde yapısı yerine kimyasal direnci en üst seviyeye çıkarılmış özel CTP seçenekleri sunulur.
• Agresif su kimyasallarına, asidik/alkali ortamlara ve zorlu endüstriyel emisyonlara karşı tam direnç.
•
Kullanım Alanları: Kimya fabrikaları, kaplama tesisleri, jeotermal uygulamalar ve arıtma tesisleri geri kazanım hatları.
•
Avantajı: Metal gövdeli kulelerin aksine paslanma ve delinme riskini sıfıra indirir, bakım maliyetlerini minimize eder.
3. Yangın Güvenliği Sistemleri (Alev Geciktirici Gövde)
Yüksek yangın riski taşıyan endüstriyel tesislerde veya sıkı bina yangın yönetmeliklerine tabi HVAC projelerinde kuleler, uluslararası güvenlik standartlarına uygun malzemelerle üretilebilir.
• Sınıfı yükseltilmiş, alev geciktirici (Flame Retardant) katkılı CTP pultruded dikmeler, paneller ve düşük duman yayılım özellikli gövde yapısı.
4. Frekans Konvertörlü Fan Hız Kontrolü (VFD / İnvertör)
Soğutma kulesi fan motorlarının değişken hızda çalıştırılmasıyla, hava debisi anlık soğutma ihtiyacına ve dış ortam yaş termometre sıcaklığına göre otomatik olarak ayarlanır.
•
Avantajı: Değişen mevsimlerde, gece-gündüz sıcaklık farklarında ve düşük HVAC yüklerinde devasa elektrik tasarrufu sağlar.
• Hassas çıkış suyu sıcaklığı kontrolü sunarken; mekanik tahrik grubunun, veya redüktör sisteminin aşınma ömrünü uzatır.
5. Gelişmiş Soğutma Kulesi Otomasyonu
DSK-F Serisi, binaların Merkezi Otomasyon Sistemlerine (BMS) veya endüstriyel tesis SCADA hatlarına kusursuz entegre olabilen akıllı izleme elemanları ile donatılabilir.
6. Proses Suyuna Uygun Özel Dolgu Alternatifleri
Kuleye gelen sirkülasyon suyunun kalitesine, kirlilik derecesine ve askıda katı madde karakteristiğine göre en doğru ısı transfer yüzeyi seçilir.
• Standart HVAC ve temiz su prosesleri için yüksek ısı transfer yüzeyi sunan PVC/PP film tipi dolgular.
• Kireçlenme eğilimi yüksek, tortulu veya kirli su uygulamaları için tıkanmaz tip PP damla (Splash) dolgu çözümleri.
7. Paslanmaz Çelik Bağlantı Elemanları
Çok ekstrem korozyon şartlarına, tuzlu atmosfer etkilerine veya özel hijyen kriterlerine sahip projeler için opsiyonel donanım seçenekleri sunulur.
• Kule içi CTP dikme bağlantılarında, cıvata, somun, pul ve destek plakalarında AISI 304 veya AISI 316 kalite paslanmaz çelik parça kullanımı.
8. Çevresel Gürültü Azaltma Çözümleri
Özellikle AVM, hastane, otel gibi şehir içi yerleşim yerlerinde çalışan HVAC projeleri için gürültü limitlerini karşılayan akustik önlemler entegre edilir.
• Aerodinamik tasarımlı, ultra düşük ses seviyeli özel fan kanadı teknolojileri.
9. Ağır Kış Şartlarına Karşı Donma Koruması
Sıfırın altındaki ortam sıcaklıklarında kulenin ve tesisatın güvenli çalışması, kış işletmesinde hasar görmemesi için koruma sistemleri uygulanır.
• Otomatik dijital termostat kontrollü, daldırma tip havuz elektrikli rezistans sistemleri.
10. Kesintisiz İşletme İçin Yedekli Mekanik Sistemler
Mekanik servis veya bakım dönemlerinde bile iklimlendirmenin ya da üretimin bir saniye bile durmaması gereken kritik prosesler için hazır yedekli çözümler sunulur.
• Modüler hücre mimarisi sayesinde, bir hücre bakımdayken diğer hücrelerin tam kapasite çalışmaya devam etmesini sağlayan çift motorlu/fanlı esnek tasarım seçenekleri.
11. Anahtar Teslim Soğutma Sistemi Taahhüdü
Damlasu, sadece paket kule tedariği ile sınırlı kalmayıp; kule pompa istasyonları, otomasyon panoları, tesis içi borulama ve saha elektrik vs altyapısının entegre edildiği komple mühendislik çözümleri sunar.
DSK-F Serisi CTP Dikme / CTP Panel Yapılı Paket Tip Soğutma Kulesi Uygulama Alanları
Damlasu DSK-F Serisi Cam Takviyeli Plastik (CTP) Paket Soğutma Kuleleri; düşük ve orta kapasiteli sirkülasyon suyu ihtiyacı bulunan ticari binalar, HVAC projeleri ile endüstriyel proses hatlarında güvenilir çözümler sunar. Korozyon dayanımı artırılmış özel reçine formülasyonlu el yatırması dış kabuk yapısı, pultruded iç taşıyıcı destekleri, kompakt tasarımı, hafifliği ve demonte/modüler sevk yeteneği sayesinde hem kentsel alanlar hem de fabrika içi lokal uygulamalar için özel olarak projelendirilir.
1. HVAC ve Merkezi İklimlendirme Sistemleri (AVM, Otel ve İş Merkezleri)
Büyük alışveriş merkezleri (AVM`ler), oteller, hastaneler, havalimanları, üniversite kampüsleri ve rezidans projelerinin merkezi iklimlendirme sistemlerinde su soğutmalı Chiller grupları ile kondenser devresinde çalışır. Hibrit CTP gövde yapısı sayesinde bina çatılarında veya statik yük sınırı bulunan zeminlerde ekstra yapısal güçlendirme maliyetlerini ortadan kaldırır. Akustik gürültü azaltma opsiyonları sayesinde şehir içi yerleşim yerlerinde çevre mevzuatlarına tam uyum sağlar.
2. Demir ve Çelik Tesisleri (Lokal ve Yardımcı Prosesler)
Ağır sanayideki devasa inşai kulelerin aksine paket kulelerimiz; metal işleme atölyelerindeki küçük indüksiyon ocaklarının, CNC tezgahlarının hidrolik yağ soğutma devrelerinin, tel çekme hatlarının ve kaynak makinesi trafolarının lokal su ihtiyacını karşılar. Kule gövdesi içinde paslanacak tek bir metal profil dahi barındırmayan tam kompozit yapısı sayesinde atölye içi dar alanlara kolayca entegre edilerek kesintisiz çalışma sağlar.
3. Gıda, İçecek ve Süt Endüstrisi
Süt işleme tesisleri, meyve suyu ve meşrubat dolum hatları, unlu mamul fabrikaları ile endüstriyel soğuk hava depolarının kompresör hatlarında görev alır. El yatırması pürüzsüz CTP iç yüzey mimarisi ve korozyona uğramayan iç taşıyıcı destekleri, gıda hijyeni standartlarına tam uyum göstererek kule içinde bakteri (Legionella) ve yosun oluşumunu minimuma indirir. Kolay temizlenebilir havuz yapısı periyodik duruş sürelerini kısaltır.
4. Maden, Metal og Cevher Hazırlama (Yardımcı Tesisler)
Maden sahalarındaki kırma-eleme tesislerinin hidrolik ünitelerinde, laboratuvar/test hatlarında ve jeneratör dairesi soğutma devrelerinde tercih edilir. CTP dikme ve panellerden oluşan demonte sevk ve sahada hızlı montaj esnekliği sayesinde zorlu coğrafi şantiye alanlarına ve maden sahalarına kolayca nakledilir, minimum işçilikle kısa sürede devreye alınır.
5. Kimya, Petrokimya ve Rafineriler (Küçük Ölçekli Hatlar)
Fabrika genelindeki pilot tesislerin, Ar-Ge laboratuvarlarının, küçük ölçekli reaktör ceketlerinin ve lokal eşanjör hatlarının güvenle soğutulmasını sağlar. Agresif kimyasal emisyonların ve asidik buharların yer aldığı bu korozif fabrika atmosferlerinde, korozyona karşı %100 bağışıklık gösteren kimyasal direnci yüksek özel reçine yapısı ve paslanmaz çelik iç bağlantı elemanları sayesinde metal kulelerde yaşanan çürüme riskini tamamen ortadan kaldırır.
6. Plastik, Ambalaj ve Kauçuk Sanayii
Orta ve küçük ölçekli plastik enjeksiyon makineleri, şişirme kalıpları, film ekstrüder hatları ve hidrolik yağ ünitelerinin soğutulmasında en yaygın tercih edilen seridir. Hassas sıcaklık kontrolü ve yüksek termal verimliliği sayesinde makinelerin çevrim sürelerini kısaltır, ürün kalitesini artırır ve kalıplarda ısıl deformasyon oluşmasını engeller.
7. İlaç ve Kozmetik Sanayii
Steril üretim alanlarının iklimlendirme santrallerinde, otoklav ünitelerinde ve hassas farmasötik proses hatlarında kararlı bir soğuk su döngüsü sunar. Otomatik blöf, filtrasyon ve kimyasal dozajlama otomasyonu ile tam entegre çalışarak su kalitesinin ve iletkenliğinin hassas şekilde korunmasına yardımcı olur.
8. Tekstil, Konfeksiyon ve Boyahane Tesisleri
Kumaş boyama makineleri, ram makineleri yağ soğutma üniteleri ve iplik üretim tesislerindeki klima santrallerinin su ihtiyacını karşılar. Modüler hücre mimarisi sayesinde, boyahane kapasitesi arttıkça mevcut pultruded iç destekli kulenin yanına yeni bir paket kule modülü kolayca entegre edilerek işletmenin büyüme planlarına tam uyum gösterir.
9. Diğer Endüstriyel Prosesler ve Ticari Alanlar
Otomotiv yan sanayi montaj hatları, sabun, deterjan, boya imalat atölyeleri, ağaç sanayii pres hatları ile iklimlendirme, konfor ve hassas çalışma şartlarının kesintisiz korunması gereken tüm küçük/orta ölçekli ticari alanlar. Geniş kapasite opsiyonları, el yatırması dış dikmeleri ve kompakt tasarımları sayesinde bu tip karmaşık proseslerin tamamında kararlı, uzun ömürlü ve ekonomik soğutma suyu altyapısı sunulur.
Geleneksel standart paket kule tasarımlarında (DSK-C), kule gövde paneli ile alt taraftaki taşıyıcı kule ayağı kalıptan yekpare, bitişik ve tek parça olarak çıkar. DSK-F serisinde ise bu bütünleşik panel-ayak kalıp yapısı yerine, panellerden tamamen bağımsız çalışan ve kuleyi yüksekliğince kaplayan komple CTP dikme mimarisikullanılır. Kulenin yapısal iskeletini oluşturan bu dikey CTP dikmeler, yükü lokal ayak noktaları yerine dikey hat boyunca homojen olarak dağıtarak doğrudan zemine aktarır. CTP panelden ayrı üretilen bu bağımsız ve kule yüksekliğince uzanan dikme yapısı, sisteme çok daha yüksek bir sarsılmaz mekanik mukavemet kazandırırken, bölgesel yük yorulmalarını ve zamana bağlı yapısal deformasyon risklerini tamamen ortadan kaldırır.
Standart panel-ayak bitişik kulelerde, zemin terazisindeki ufak sapmalar kule gövdesine doğrudan yük bindirebilir ve kasıntılara yol açabilir. DSK-F serisindeki kule yüksekliğince uzanan bağımsız CTP dikme mimarisi ise yükü tek bir noktaya yığmak yerine dikey hat boyunca homojen olarak zemine aktarır. Bu yapısal esneklik, özellikle çatı üstü çelik kaidelerde veya pürüzlü şantiye zeminlerinde kule gövdesinin sızdırmazlık kalitesini korur. Sahada demonte montaj yapılması gerektiğinde ise panellerden bağımsız dikme iskeleti sayesinde montaj hızını iki katına çıkarır ve şantiye işçilik maliyetlerini düşürür.
Gelecekte tesisinizin kapasitesini artırmak istediğinizde, mevcut kule panel-ayak bütünlüğünü bozmanıza veya sistemi yıkmanıza gerek kalmaz. Kule yüksekliğince uzanan bağımsız dikey CTP dikmeler, modüler bir kaset sistemi gibi çalışır. Yan yana yeni hücre panelleri eklenirken ana taşıyıcı omurga görevini sürdürür. Ayrıca çok uzun vadeli kullanımlarda, herhangi bir dış panelin fiziki bir kaza sonucu hasar görmesi durumunda, kule ana iskeletini ve dikey dikmelerini yerinden oynatmadan sadece ilgili CTP paneli bağımsız olarak söküp yenisiyle değiştirmek mümkündür.
Küçük kapasiteli paket kuleler fabrikamızda tamamen monte edilerek tek parça halinde sevk edilebilir. Ancak orta ve yüksek kapasiteli paket kulelerin yekpare taşınması, karayolları taşıma sınırlarını (gabari dışı yük) aşarak lojistik maliyetlerini aşırı yükseltir. Damlasu olarak geliştirdiğimiz modüler gövde tasarımı sayesinde, kule bileşenlerini demonte (parçalar halinde) sevk ederek nakliye maliyetlerini optimize ediyoruz. Modüler mimari sayesinde kule parçaları şantiye alanına, fabrika içindeki dar geçiş noktalarına veya bina çatılarına kolayca taşınır ve uzman ekiplerimiz tarafından sahada hızla monte edilerek devreye alınır.
Evet, pultrusion teknolojisi ile üretilen yapısal CTP iç destek profillerimiz, ağırlık-mukavemet oranına bakıldığında çelik ile yarışacak düzeyde yüksek mekanik dayanım gösterir. Kulenin içindeki dolgu paketlerini, tonlarca sirkülasyon suyunu ve en tepedeki motor-fan grubunun dinamik titreşim yüklerini sıfır esneme ile taşıyacak şekilde statik olarak hesaplanır. Metal omurgalar gibi zamanla korozyona uğrayıp kesit kaybı yaşamadığı için, yıllar geçse de taşıma kapasitesini ve ilk günkü yapısal sağlamlığını tavizsiz bir şekilde korur.
Evet, tam olarak bu amaçla tasarlanmıştır. Kıyı tesislerinde sirkülasyon suyu olarak deniz suyu kullanıldığında veya kimya sanayiinde asidik/alkali su döngüleri olduğunda metal kuleler çok hızlı bir şekilde çürür. DSK-F serisinin tamamen CTP dikme, panel ve iç desteklerden oluşan yapısı korozyona karşı %100 bağışıklık gösterir. Firmamıza ait kimyasal direnci ve korozyon dayanımı artırılmış özel reçine formülasyonlu yapısı ile birleştirildiğinde, deniz suyu ve en agresif kimyasal akışkanlar altında dahi sorunsuz çalışır.
DSK-F serisi kulelerimizin hava giriş pencerelerinde kullandığımız aerodinamik panjurlar (louvre), havuz suyuna doğrudan güneş ışığı girmesini engelleyerek yosun oluşumunun temel sebebini ortadan kaldırır. Pürüzsüz jelkot kaplı CTP iç yüzeyler ve kompozit iç dikmeler ise tortu ve biyofilm tutunmasını zorlaştırır. Bununla birlikte, buharlaşma nedeniyle kule suyundaki mineral yoğunluğunun artmasını önlemek için opsiyonel olarak sunduğumuz "Otomatik Blöf ve Su Şartlandırma Otomasyonu" ile su kalitesi sürekli ölçülmeli, kimyasal dozajlama ve periyodik temizlik adımları aksatılmamalıdır.
En etkili enerji tasarrufu çözümü, fan motorlarına entegre edilen "Frekans İnvertörlü (VFD) Akıllı Fan Kontrol Panoları"dır. Kule fanları standart olarak aç-kapat (On-Off) mantığıyla çalıştığında sürekli maksimum elektrik tüketir. VFD sistemi ise dış ortam yaş termometre sıcaklığı düştüğünde (örneğin gece saatlerinde veya kış aylarında) veya proses yükü azaldığında fan devrini otomatik olarak düşürür. Fan devrinin yarıya düşmesi, elektrik tüketiminde yaklaşık %80'e varan devasa bir enerji tasarrufu sağlar ve işletme maliyetlerinizi kalıcı olarak aşağı çeker.
Firmamız bünyesinde üretilen el yatırması CTP paneller ve köşe dikmeleri, pürüzsüz ve homojen bir elyaf-reçine dağılımına sahiptir. Pres yöntemiyle üretilen ince cidarlı seri üretim panellerin aksine, el yatırması yöntemimiz sayesinde kule kabuğuna yüksek et kalınlığı ve darbe dayanımı kazandırılır. Bu yüksek kalınlık, dış ortamdaki ekstrem rüzgâr yüklerine, dolguların iç basıncına ve şantiye ortamındaki olası fiziki darbelere karşı çatlama veya esneme yapmadan sarsılmaz bir koruma duvarı oluşturur.
Soğutma kulelerinde en büyük mekanik yorulma sebebi, fan ve motor grubunun yarattığı dinamik titreşimlerdir. Metal gövdeli kulelerde bu titreşim cıvata deliklerini genişletebilir ve sızıntılara yol açabilir. DSK-F serisinde, kule yüksekliğince uzanan bağımsız dikey CTP dikmeler kompozit malzemenin doğal esneklik yapısı sayesinde mekanik titreşimleri bir amortisör gibi sönümler. Titreşimin kule havuzuna ve yan duvar panellerine dalga halinde yayılmasını engelleyerek cıvata bağlantılarını korur ve sistemin genel çalışma ses seviyesini kalıcı olarak aşağı çeker.
